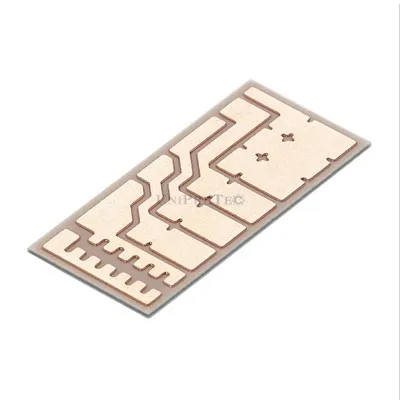

Ffilm Trwchus Is-haen Ceramig Alwmina

Mae swbstrad ceramig alwmina ffilm drwchus yn elfen hanfodol mewn amrywiol gymwysiadau electronig. Mae'r swbstrad arbenigol hwn wedi'i grefftio o alwmina, ac mae'r "ffilm drwchus" yn cyfeirio at y broses o adneuo a thanio haenau lluosog o ddeunyddiau dargludol ac inswleiddio ar wyneb y ceramig, gan ganiatáu ar gyfer integreiddio gwahanol gydrannau electronig.

Cyfansoddiad

Mae'r swbstrad yn bennaf yn cynnwys alwminiwm ocsid (Al2O3), sy'n adnabyddus am ei gryfder dielectrig uchel a sefydlogrwydd thermol eithriadol. Mae hyn yn sicrhau y gall y swbstrad wrthsefyll tymheredd uchel ac amodau gweithredu llym.

Proses Gweithgynhyrchu

1. Paratoi swbstrad

Mae'r broses fel arfer yn dechrau gyda dalen seramig alwmina o ansawdd uchel. Mae'r ddalen hon yn cael ei thorri, ei daearu a'i sgleinio i gyflawni'r dimensiynau dymunol a'r gorffeniad arwyneb.

2. Dyddodiad Ffilm Trwchus

Mae dyddodi haenau ffilm trwchus yn golygu argraffu sgrin cymysgedd o bastau dargludol ac insiwleiddio ar wyneb y swbstrad ceramig. Mae'r pastau hyn yn cynnwys gronynnau metelaidd wedi'u malu'n fân (ee, arian, aur) a deunyddiau inswleiddio (ee, ffrits gwydr). Mae'r broses argraffu sgrin yn creu patrymau manwl gywir o olion dargludol a haenau inswleiddio.

3. Sychu a Tanio

Ar ôl dyddodiad, mae'r swbstrad yn mynd trwy broses sychu i dynnu toddyddion o'r past. Yna caiff ei danio mewn odyn tymheredd uchel, sy'n sinterio'r deunyddiau, gan eu hasio i'r swbstrad alwmina. Mae'r broses danio hon yn hanfodol ar gyfer cyflawni'r priodweddau trydanol a mecanyddol dymunol.

4. Ymlyniad Cydran

Unwaith y bydd yr haenau ffilm trwchus yn eu lle, gellir cysylltu cydrannau electronig fel gwrthyddion, cynwysorau, a sglodion lled-ddargludyddion i'r swbstrad gan ddefnyddio technegau sodro arbenigol neu gludyddion dargludol.

5. Profi Terfynol a Rheoli Ansawdd

Mae'r swbstrad wedi'i ymgynnull yn cael ei brofi'n drylwyr i sicrhau ei fod yn bodloni'r meini prawf perfformiad trydanol a mecanyddol penodedig. Gall hyn gynnwys profion parhad trydanol, mesuriadau ymwrthedd inswleiddio, a phrofion beicio thermol.

Ceisiadau

Mae swbstradau ceramig alwmina ffilm trwchus yn cael eu defnyddio'n eang mewn amrywiol gymwysiadau electronig, gan gynnwys:

1. Cylchedau Integredig (ICs)

Maent yn gweithredu fel sylfaen ar gyfer cydosod cydrannau electronig, gan ddarparu'r cysylltiadau trydanol angenrheidiol a chefnogaeth fecanyddol ar gyfer sglodion IC.

2. Microelectroneg

Mae'r swbstradau hyn yn sylfaenol wrth gynhyrchu dyfeisiau electronig bach, megis synwyryddion, MEMS (Systemau Micro-Electro-Mecanyddol), a dyfeisiau microhylifol.

3. Electroneg Pŵer

Oherwydd eu dargludedd thermol uchel, defnyddir swbstradau alwmina yn gyffredin mewn modiwlau pŵer, lle mae afradu gwres effeithlon yn hanfodol ar gyfer cynnal perfformiad dyfeisiau.

4. Dyfeisiau RF a Microdon

Mae priodweddau amledd uchel alwmina yn ei gwneud yn addas ar gyfer cymwysiadau sy'n ymwneud â signalau amledd radio (RF) a microdon, megis mewn systemau telathrebu a radar.

5. Pecynnu LED

Mae swbstradau alwmina yn chwarae rhan hanfodol wrth ddarparu cysylltiadau trydanol a rheolaeth thermol ar gyfer dyfeisiau LED (Deuod Allyrru Golau).

Manteision

1. Inswleiddio Trydanol Uchel

Mae'r priodweddau insiwleiddio trydanol eithriadol yn atal cerrynt rhag gollwng yn ddiangen, gan sicrhau perfformiad electronig dibynadwy.

2. Rheolaeth Thermol

Mae dargludedd thermol uchel yn helpu i afradu gwres yn effeithlon, sy'n ffactor hollbwysig mewn cymwysiadau pŵer uchel.

3. Sefydlogrwydd Dimensiwn

Mae swbstradau ceramig alwmina yn arddangos ehangiad thermol isel, gan ddarparu sefydlogrwydd mewn gwahanol amgylcheddau tymheredd.

4. Cydnawsedd â Thechnegau Microfabrication

Gellir integreiddio'r swbstradau hyn yn hawdd i brosesau micro-wneuthuriad, gan ganiatáu ar gyfer creu cylchedau electronig cymhleth a miniaturized.
