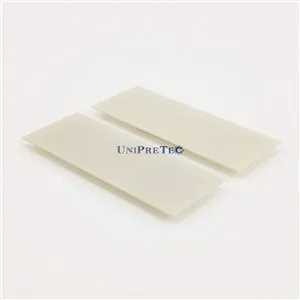

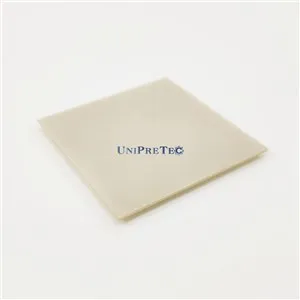

Aluminum Nitride Sheet China

Mae cerameg alwminiwm nitrid yn ddeunydd sydd â bondiau ïonig neu gofalent cryf iawn ac mae ganddo briodweddau cynhwysfawr rhagorol. Mae dalen nitrid alwminiwm yn ddeunyddiau swbstrad a ddefnyddir yn gyffredin mewn pecynnu electronig. Mae ganddyn nhw briodweddau inswleiddio uchel a nodweddion amledd uchel rhagorol. Ar yr un pryd, mae cyfernod ehangu llinellol yn debyg iawn i'r cydrannau electronig, mae'r priodweddau cemegol yn sefydlog iawn ac mae'r dargludedd thermol yn uchel. Rhwng 1985 a 1988, daeth cymhwysiad nitrid alwminiwm mewn deunyddiau crynhoi microelectroneg i'r amlwg. Yn y gorffennol, defnyddiwyd cerameg alwmina a beryllium ocsid fel deunyddiau swbstrad ar gyfer y rhan fwyaf o gylchedau integredig hybrid pŵer uchel ers amser maith, ond mae dargludedd thermol sylfaenol alwmina yn isel, ac nid yw'r cyfernod ehangu thermol yn cyfateb i silicon. Er bod gan beryllium ocsid berfformiad cyffredinol rhagorol, mae ei gost cynhyrchu uchel a'i ddiffygion gwenwyndra uchel yn cyfyngu ar ei gymhwyso a'i hyrwyddo. Felly, o ystyried ffactorau fel perfformiad, cost, a diogelu'r amgylchedd, ni all y ddau ddiwallu anghenion datblygu dyfeisiau pŵer electronig modern yn llawn, yn yr achos hwn, mae taflenni cerameg alwminiwm nitrid wedi dod yn fwy a mwy poblogaidd.

Nodweddion Poblogaidd

√ danfoniad cyflym	√ ehangu thermol isel	√ dargludedd thermol uchel	√ tymheredd gweithio uchel
√ gallu metalization da	√ inswleiddio trydanol rhagorol	√ CTE yn agos at un Silicon (Si)	√ gwrthsefyll cyrydiad ac erydiad

Adroddiad SGS (Taflen AlN)

Eitem Prawf	Dull Prawf	Cyflwr y Prawf	Canlyniad Prawf
Dwysedd Swmp	Cyfeiriwch at ISO 10545-3: 2018	50mm × 50mm × 0.5mm, 4pcs	Cyfartaledd: 3.34 g / cm³
Cyfernod Ehangu Llinol	Cyfeiriwch at ASTM D4535-13ɛ1	50mm × 10mm × 0.5mm, 3pcs Tymheredd: yn amrywio o dymheredd ystafell. i 100 ° C.	Cyfartaledd: 3.4 × 10^-6/°C
Dargludedd Thermol	ISO 22007-2 (2015)	100mm × 100mm × 0.5mm, 2pcs Cyflyru prawf: (25 ± 2) ° C, (50 ± 10)% RH Math o Synhwyrydd: C4922 (radiws 14.61mm) Pwer Gwresogi: 2.5 W. Amser Mesur: 2 eiliad. Tymheredd y Prawf: (23 ± 2) ° C.	185.6 W/m‧K
Cryfder Hyblyg	Cyfeiriwch at GB / T 9341-2008 a gofyniad cleient	50mm × 4.02mm × 0.5mm Cyflymder profi: 0.5mm / min Rhychwant: 30mm	471 MPa
Foltedd Dadansoddiad Dielectrig	GB / T 1408.1-2016 Prawf Amser Byr (Codiad Cyflym)	100mm × 100mm × 1.0mm, 5pcs Rhag-amod: 23 ± 2 ° C, 50 ± 5% RH, 48h Tymheredd y prawf: 23 ± 2 ° C. Diamedr electrod is: 75 mm Diamedr electrod uchaf: 25 mm Amledd cymhwysiad foltedd: 50Hz Cyfradd codi: 1000V / s	18.26 KV
Cryfder Dielectrig	GB / T 1408.1-2016 Prawf Amser Byr (Codiad Cyflym)	100mm × 100mm × 1.0mm, 5pcs Rhag-amod: 23 ± 2 ° C, 50 ± 5% RH, 48h Tymheredd y prawf: 23 ± 2 ° C. Diamedr electrod is: 75 mm Diamedr electrod uchaf: 25 mm Amledd cymhwysiad foltedd: 50Hz Cyfradd codi: 1000V / s	17.73 KV / mm
Gwrthiant Cyfrol	GB / T 1410-2006	100mm × 100mm × 0.5mm; 5pcs Rhag-amod: 23 ± 2 ° C, 50 ± 5% RH, 48h Cyflwr y prawf: 23 ± 2 ° C, 50 ± 5% RH Diamedr electrod prawf: 50 mm Lled y bwlch: 10.0 mm Foltedd prawf: 500 Vdc Amser trydaneiddio: 1 mun	2.75×10¹⁴Ω · cm

Nodyn: cynhaliwyd dargludedd thermol gan SGS Taiwan Ltd .; gwnaed cryfder flexural, foltedd chwalu dielectrig, cryfder dielectrig, gwrthsefyll cyfaint gan SGS- CSTC Standards Technical Services Co, Ltd. Cangen Guangzhou.

Ceisiadau

Aluminum Nitride Sheet Applications

Tagiau poblogaidd: taflen nitrid alwminiwm, Tsieina, cyflenwyr, gweithgynhyrchwyr, ffatri

Cynhyrchion

Taflen Nitride Alwminiwm
